Учебная практика УП06

Тема: Ответвления и оконцевание проводов и кабелей.

Цель работы Научиться выполнять ответвления и оконцевание проводов и кабелей.

Теоретическая часть

Волоконно-оптическая техника массово используется в современных сетях связи самого разнообразного назначения: от трансконтинентальных до локальных. Фактически монопольное положение линий связи этой разновидности определяется тем, что она не имеет конкурентов в тех



областях, где необходима высокоскоростная передача на большое расстояние. Иные хотя бы соизмеримые по быстродействию варианты решения этой технической задачи, в основу которых положены

радиорелейные линии;

техника WiFi последних поколений;

линии на кабеле из витых пар внутриобъектовых информационных системпри всей их значимости представляют собой фактически нишевые решения, применяемые в тех ситуациях, когда обращение к ВОЛС физически невозможно или нецелесообразно.

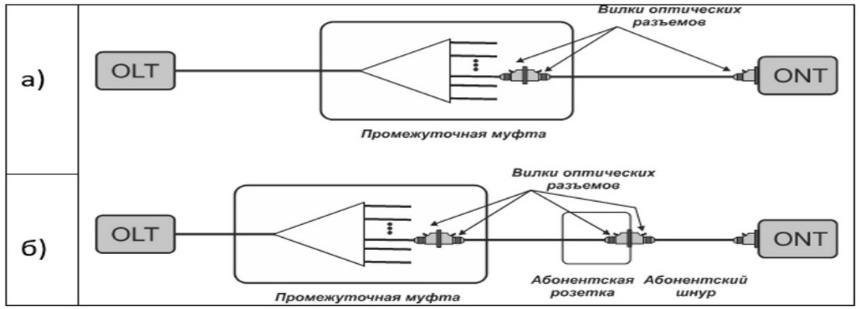

Рис. 1. Точки применения оптических разъемов на нижнем уровне сети доступа (на примере сети PON): а) обычное подключение; б) премиум-подключение

 Массовый характер применения разъемных оптических соединителей на концевом участке сети доступа и места их установки на примере популярной технологии PON в схематической форме демонстрирует Рис. 1. Наиболее часто реализуется прямое подключение по схеме Рис. 1а, при котором требуется установка трех вилок. В определенных ситуациях неплохо востребовано также т.н. премиум-подключение с пятью вилками, Рис. 1б, которое предполагает наличие дополнительной розетки, монтируемой максимально близко к входу в помещение. Уже от нее к терминалу ONT прокладывается дополнительный шнур. Премиум-подключение несколько усложняет и удорожает линию, но заметно увеличивает ее эксплуатационную надежность: в наибольшей степени подверженный повреждению концевой участок линии легко меняется при необходимости из-за небольшой длины и наличию разъема на абонентской розетке.

Отдельно укажем на то, что разъемный соединитель в промежуточной муфте может располагаться как внутри корпуса, так и устанавливаться с выводом розетки на внешнюю поверхность ее корпуса. В первом случае используются вилки с обычным дизайном, во втором – когда муфта часто устанавливается на открытом воздухе, например, на столбе, элементы разъема имеют промышленное исполнение с уровнем защиты обычно не ниже IP65.

Требования к разъемам волоконно-оптической сети доступа и пути их
выполнения

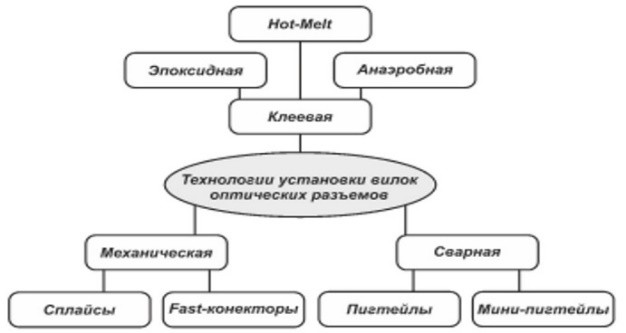

Рис. 2. Основные технологии оконцевания оптического кабеля и их главные разновидности

  основные группы

клеевые;

механические;

сварные.

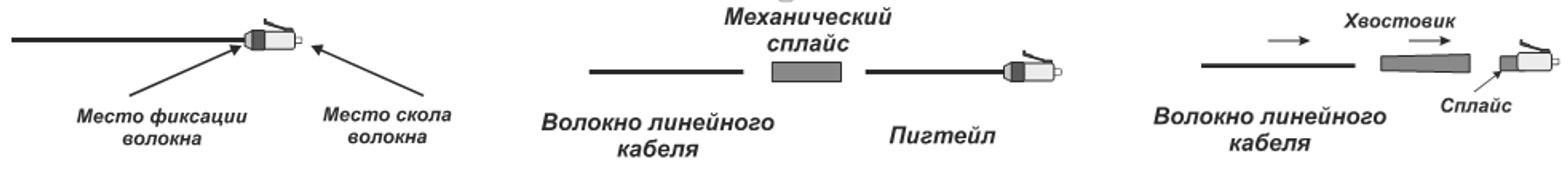

Рис. 3. Варианты реализации способа механического оконцевания

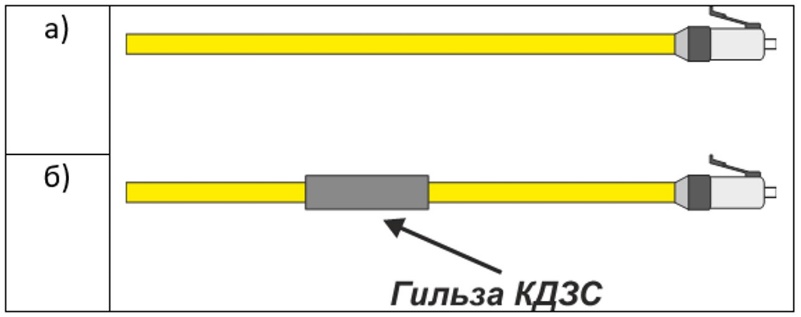

Рис. 4. Варианты реализации оконечного участка оптических линий: а) по схеме direct connection; б) использованием пигтейла



Порядок выполнения



Контрольные вопросы

  • Требования к разъемам волоконно-оптической сети доступа и пути их
    выполнения
  • Краткая характеристика вариантов оконцевания оптического кабеля
  • Необходимость и направления модернизации сварной технологии оконцовки оптического кабеля для построения сетей доступа
  • Конструктивные особенности Splice-On-коннектора
